后烘是指（post exposure bake-PEB）是指在曝光之后的光刻膠膜的烘烤過程。由于光刻膠膜還未顯影，也就是說還未閉合，PEB也可以在高于光刻膠軟化溫度的情況下進行。前面的文章中我們?cè)谝话愎饪踢^程文章中簡單介紹過后烘工藝但是比較簡單，本文就以下一些應用場景下介紹后烘的過程和作用。

化學放大正膠

機理

當使用“正?！闭z時，曝光完成后光反應也就完成了，但是化學放大的光刻膠需要隨后的烘烤步驟。光反應在曝光期間開始并在后烘環節中完成?！盎瘜W(xué)放大”的過程發生在，曝光后反應產物的催化下，并在烘烤中完成。這使得較厚的光刻膠可以使用較低的曝光劑量進行曝光，且顯影速度快。

后烘條件

沒有進過后烘（PEB）工藝的光刻膠將不能顯影或只能以極低的速度顯影。后烘所需的時間和溫度并不取決于光刻膠薄膜的厚度，而是取決于所使用的光刻膠的種類，通常在100-110℃的溫度下持續幾分鐘。

圖形反轉膠和交聯負膠機理

像AZ5214E這樣的圖形反轉膠在反轉工藝下需要在曝光后進行后烘工藝，來實現圖形的反轉，從而使曝光區域在顯影后流下來。

交聯型負膠電阻，如AZ5214負膠系列或AZ15nxt，需要在后烘環節來進行交聯，交聯反應是在曝光過程中開始的，被曝光區域結構在顯影液中不被溶解而留下。

后烘條件

后烘所需的時間和溫度并不取決于光刻膠薄膜的厚度，而是取決于所使用的光刻膠種類，通常為110-130℃，持續幾分鐘。

圖形反轉膠的烘烤溫度越高，反轉膠的結構在顯影過程中越穩定，但反轉膠在前面未曝光區域在后續的范曝光過程中的感光性越差，顯影速度越慢。

負膠的后烘溫度越高，交聯程度越高，顯影后的結構越穩定。然而，隨著PEB溫度的升高，未暴露的光刻膠區域的熱交聯增加，因此更難顯影。需要注意的是，并不是所有的負膠都需要后烘工藝步驟，有些負膠在曝光過程中就能完成交聯反應，因而無需后烘。

高反射率襯底上的正膠機理

在高反射率襯底上的單色光源曝光應用中，由于界面的反射，會在光刻膠內部形成干涉，這種干涉會導致顯影時在光刻膠側壁形成波浪條紋結構，即駐波效應（關于駐波效應的產生請參見抗反射層-ARC）。曝光后的后烘有助于光反應產物的擴散，如下圖1所示，因此隨后顯影過程中的光刻膠結構具有更陡峭和更光滑的側壁。

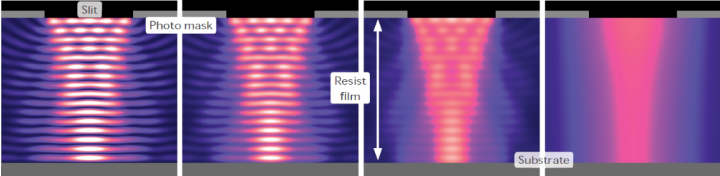

圖1 高反襯底上的光強分布以及后烘后的光反應分布

后烘條件

所需的時間和溫度并不取決于光刻膠薄膜的厚度，而是取決于所使用的光刻膠種類，通常為110-120℃，持續幾分鐘。
