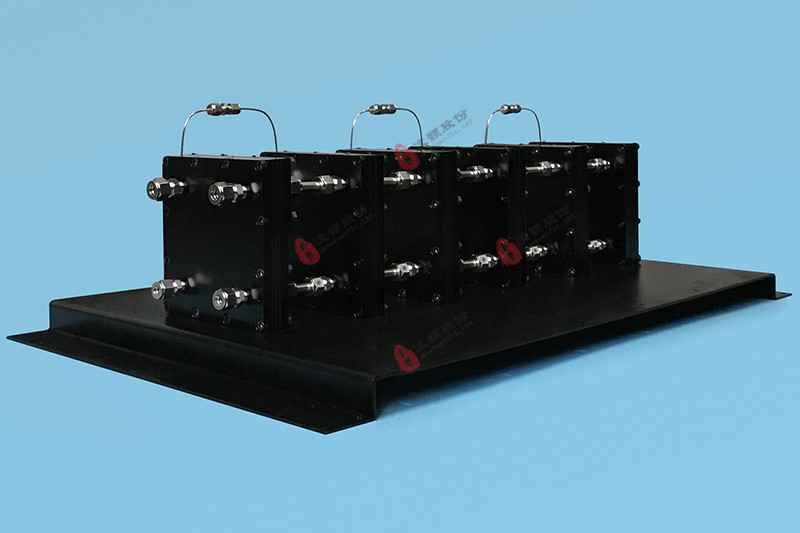

WH-IND Gs160在線微結晶器，是汶顥股份自主研發的新產品，用以實現連續化的結晶過程，同時也可以實現了微管式反應器的功能，獨特設計的嵌入式結晶發生器具有梅花瓣、輪式瓣等多種不同的三維曲面結構，使溶質液與結晶劑在結晶管內發生螺旋推進式的混合狀態時，于低位點發生渦流旋轉產生結晶，于高位點發生反向渦流旋轉而將微小的結晶甩出分離，從而抑制了結晶的團聚，使得生長出的結晶粒徑小且正態分布更窄。

WH-IND Gs160微結晶器不同于傳統擾動式的在線結晶器，后者流通量過大，對原料的需求量多，且由于擾動過程的不穩定性較易產生晶型不好的枝晶，不太適用于高校及科研院所的研究及醫藥中間體的批量生產，而WH-IND Gs160在線微結晶器流量小，對原料的需求量不大，且結晶過程的穩定性使得所形成的結晶呈現形狀規則的片晶，并且，利用6061-T6最大化傳熱效率的換熱夾套可以實現整個結晶過程中溫度波動性的極小變化，進一步抑制了枝晶的形成，更加適用于高校及科研院所的研究及醫藥中間體的批量生產。

WH-IND Gs160在線微結晶器特點：

? 穩定的結晶產生及分離過程

? 極小的溫度波動

? 模塊化設計保證結晶過程具有最大的靈活性

WH-IND Gs160在線微結晶器應用領域：

? 連續化的在線結晶過程

? 對晶型要求較高的結晶體制備

? 亞微米粒徑的結晶體制備

? 醫藥中間體、納米材料的結晶體成型

WH-IND Gs160在線微結晶器產品參數：

? 外形尺寸：160×160×30

? 流量：0-50mL/min

? 結晶管及結晶發生器材質：SUS316L

? 結晶管卡盤長度：6-7m

? 結晶管尺寸：1/16”、φ2

? 結晶發生器：梅花式、輪式、蜂窩式、藕式

? 使用溫度：-40℃-230℃；使用壓力：0-150bar

? 換熱夾套材質：6061-T6（只觸油不觸液）

? 安裝方式：鈑金面板水平安裝（標配）

                     鈑金面板直立安裝（標配）

                     撬裝成套（定制）

花瓣式結晶發生器橫截面
