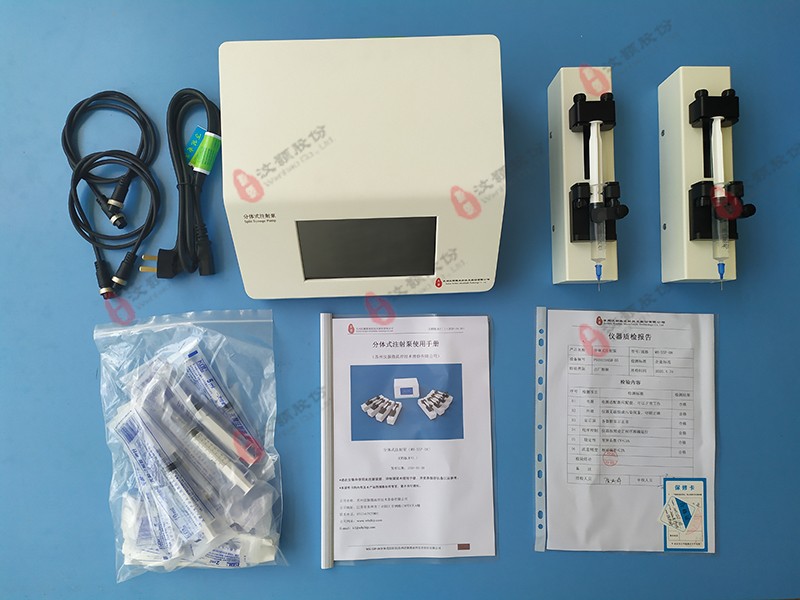

分體式注射泵簡介

分體式注射泵（WH-SSP-08）是汶顥股份自主研發的高精度流體控制設備，該系統具有精密、穩定、抗干擾能力強等特點，可以廣泛應用于微流體驅動控制等相關領域。

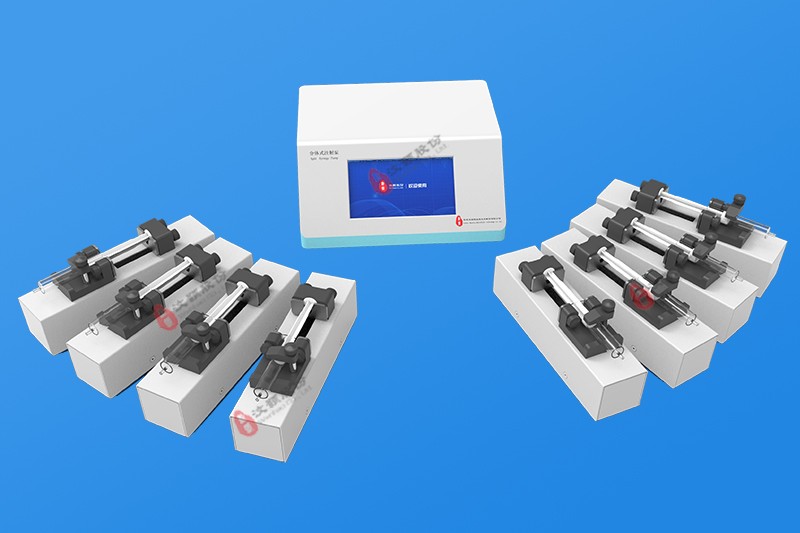

該設備是一款注液和吸液相結合的注射泵，由一個控制器和多個獨立的執行單元（最多8個）組成。每個執行單元都可以作為一個獨立的注射泵，以不同的速度注射或抽取液體。使用方便，操作簡單，可在開機主界面中完成流體控制的參數設置、修改和查看，參數輸入過程中可直接從列表中選取注射器的型號與內徑，也可手動輸入，然后再輸入其他參數（流量、流速、時間、輸液類型等）即可，工作過程中可隨時暫停任務，且可重新設置各項參數并立即執行。

點擊下載說明書>>

分體式注射泵技術參數

工作模式：注液、吸液、先注再吸、先吸再注、連續注吸、連續吸注、連續注液；

最大通道數量：8；

最大行程：70mm；

注射器規格：0.5uL－10 mL；

行程分辨率：0.078um；

每微步注射量：0.428 uL（10 mL注射器）；

線速度范圍：4.68um/min－133mm/min；(流量=線速度×注射器內截面積)

最大線性推力：20kgf；

控制精度：≤±0.5%（行程≥最大行程的 30%時）；

設置方式：全觸屏設置；

顯示方式：7寸彩色液晶屏，同屏幕顯示多組通道相關參數；

重量：控制器3kg，執行單元1.8kg/個；

工作電壓：220V/50HZ；

外形尺寸：300×270×135（控制器長×寬×高）

                                     255×60×60（執行機構長×寬×高）

工作環境：溫度 0℃－40 ℃，相對濕度＜80%。

分體式注射泵功能特點

1.2.1 通道設置

每個通道可分別進行參數設置，也可統一進行“快進”、“快退”、“開始”、“暫?！?、每個通道可單獨開啟關閉等操作。

1.2.2注射器型號確定

每個通道可放置不同品牌、不同規格的注射器。

（1）從列表中查找

               廠商品牌中有標準的注射器列表，選中注射器型號后，程序自動調入對應的內徑值。

（2）自定義輸入

               如果注射器程序列表中沒有用戶使用的注射器，可以直接輸入注射器的型號與內徑值。該設備可以存儲多組用戶自定義的注射器內徑值。

1.2.3 目標參數輸入

目標參數包括：液量、流速、時間。選擇輸入任意兩個參數，另一個參數系統直接得出。

1.2.4其他特殊功能

（1）掉電記憶功能，當設備運行時電源被中斷，恢復上電后可選擇是否繼續按照之前的參數繼續工作。

（2）外部電平控制，當外部電平控制開啟時，每個通道可以外部電平信號控制開啟、關閉。

（3）RS485控制，通過上位機控制儀器。

（4）校準功能，可以通過改變校準系數，使液量更準確。

（5）連續功能，通過使用兩個通道，一個通道選擇“連續注吸”，另一個通道選擇“連續吸注”，外加導液管組成連續注液及吸液功能。

（6）延時功能，通過設置延時時間，可以延時開始各個通道運行。

（7）左右極限設置功能，保護注射器。

1.3圖形界面特點

?注射器規格庫的顯示，可以根據需要選擇合適的類型；

?各通道當前的運行模式、狀態，及各通道之間的延時情況；

?各通道實時單獨操控與所有通道的統一操控。

分體式注射泵特征圖解

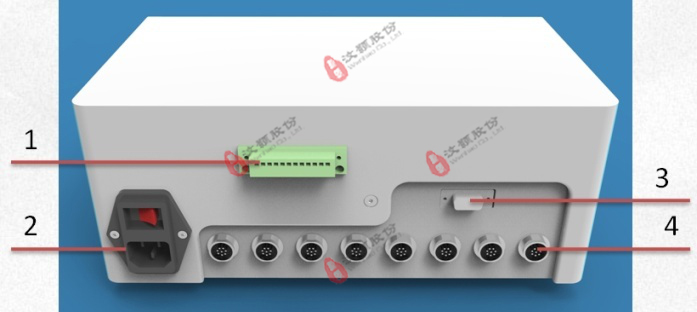

（1）外控狀態輸出接口；（2）插座開關；（3）外控輸入及通訊接口；（4）控制器端插口；（5）手擰螺絲；（6）注射器推塊（7）執行單元插口；（8）注射器尾部擋板；（9）注射器壓塊；（10）注射器；（11）注射器支撐塊；（12）注射器筒擋板。

分體式注射泵/八通道可獨立控制微量注射泵準確性測試報告：

圖形界面特點

注射器規格庫的顯示，可以根據需要選擇合適的類型；

各通道當前的運行模式、狀態，及各通道之間的延時情況；

各通道實時單獨操控與所有通道的統一操控。

分體式注射泵視頻指導

產品關鍵詞：實驗室微量注射泵，分體式注射泵，推拉型可獨立控制注射泵。如需了解詳細信息或價格可聯系我司客服！
