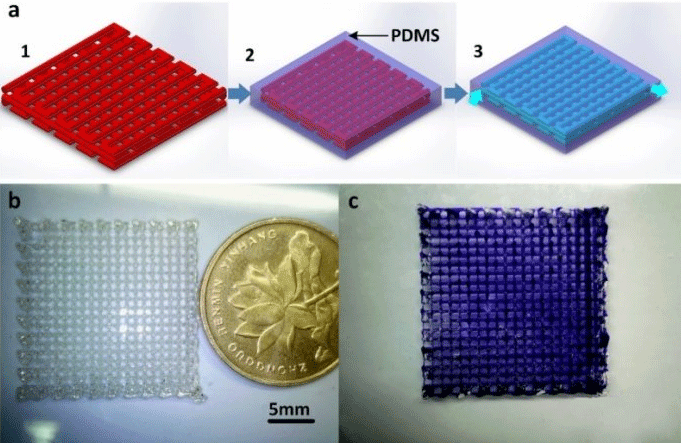

微加工得到的PDMS微流管道是開(kāi)放的，為了使微流管道封閉，需要通過(guò)可靠的封合，形成微流管路才能用于微分析系統(tǒng)中。在封合的過(guò)程中，應(yīng)該注意不能堵塞溝道，不能漏液，不能改變溝道的尺寸等問(wèn)題。

       根據(jù)原理的不同，PDMS封接可以分為物理封接和化學(xué)鍵合兩種。前者主要指材料之間的物理熔合，如材料之間在加熱條件下的表面熔融，或者借助其他粘合劑實(shí)現(xiàn)粘合。后者是指由于表面之間的化學(xué)反應(yīng)形成化學(xué)共價(jià)鍵，從而實(shí)現(xiàn)封接，如等離子體氧化和紫外線照射處理等。等離子體氧化處理可使PDMS表面形成O-Si-O共價(jià)鍵，可實(shí)現(xiàn)PDMS的永久封接，可承受壓力為206.84~344.74Pa（30~50psi）。但由于等離子體氧化處理需要昂貴的設(shè)備支持，所以下面主要介紹采用熱鍵合這種封接方式，并通過(guò)紫外照射對(duì)PDMS進(jìn)行表面改性處理。

熱鍵合

PDMS的熱鍵合是把粘接好的PDMS微流管道芯片放入到恒溫烘箱里面，通過(guò)加熱，增加分子間的作用力，提高熱擴(kuò)散的效果，通過(guò)擴(kuò)散效應(yīng)鍵合微溝道和基底的PDMS，通過(guò)測(cè)試實(shí)驗(yàn)，達(dá)到很好的封接效果。

紫外照射表面改性

PDMS微流管道可以利用紫外線活化，來(lái)提高封合效果。PDMS微流控芯片表面改性的方法有等離子體處理、氧化PDMS的硅烷化、聚合接枝、聚電解質(zhì)涂層、洗滌劑或季銨類吸附、化學(xué)氣相鍍膜、紫外照射改性等。本文采用紫外光照射進(jìn)行改性處理，使PDMS的親水性得到改善。紫外處理不僅可以改善親水性，還可以增加PDMS之間的粘結(jié)強(qiáng)度，并實(shí)現(xiàn)永久封合。這種方法與等離子體氧化處理相比，具有設(shè)備簡(jiǎn)單，成本低，操作方便等優(yōu)點(diǎn)。

PDMS微溝道粘接在有機(jī)玻璃基底的PDMS上，主要是通過(guò)范德華力粘在一起的，粘接強(qiáng)度很低，可承受壓力10g/cm，為了增強(qiáng)粘接能力，本文介紹的是通過(guò)熱鍵合和紫外線照射的方法處理之后可以承受90g/cm的壓力。把放在干燥皿中的PDMS芯片放入65℃的恒溫烘箱加熱60min，取出模型，然后用11w的紫外燈在距離燈管10cm的地方照射60min。照射完之后把模型放于干燥皿中48h，PDMS芯片實(shí)現(xiàn)比較可靠的封合。
