PDMS批量注塑成型機
- 型號
- 模式

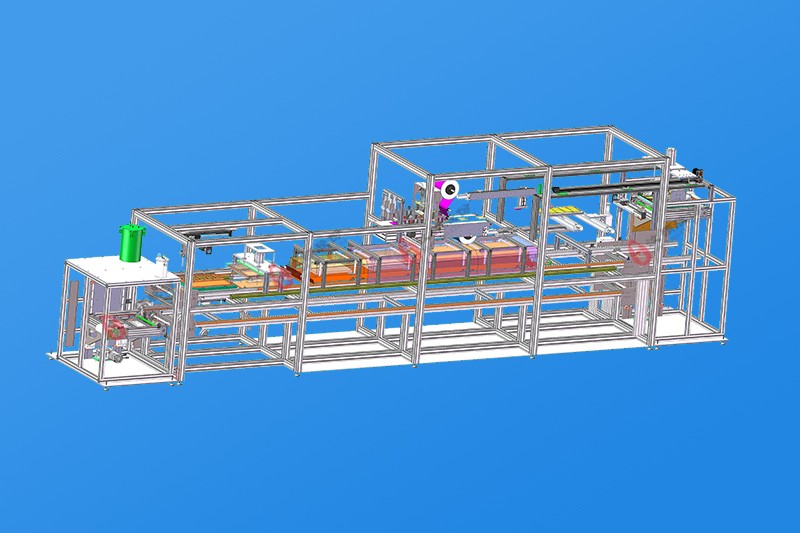

汶顥股份自主研發的國內首款小批量PDMS芯片注塑設備；半自動集成混膠-點膠-換模-除泡-固化-脫模環節，操作環節。注塑能力在96模-600模/8小時，滿足實驗室和中試生產級別對PDMS芯片的需求。
一、PDMS批量注塑成型機產品簡介
PDMS芯片以其透氣、質地柔軟、管道光滑和加工周期短等特性，成為諸多生化檢測領域產業化芯片的最佳材質。汶顥自主開發了半自動和自動PDMS芯片批量注塑成型工藝，實現混膠-點膠-脫泡-固化-切割-打孔-鍵合全過程的半自動或全自動化，可以滿足客戶對于PDMS芯片批量生產的需求。
半自動批量生產：采用半自動PDMS芯片批量注塑成型工藝，生產能力在100-400模/8小時，單日芯片生產量可達2000片，年產量實現72萬片。
全自動批量生產：采用全自動PDMS芯片批量注塑成型工藝，生產能力在400-2000模/8小時，單日芯片加工量可達10000片，年產量實現300萬片。
二、PDMS固化機
三、PDMS點膠機
四、PDMS批量注塑成型機產品特點：
? 混膠部分采用獨特的不銹鋼桶，真空混膠，保證混膠后沒有氣泡產生。
? 精密自動數字控制智能滴注機，采用最新數碼控制系統，確保定時定量吐出一致。功能更人性化，操作更簡易，可輕易涂布、劃線及點滴，產出高質量產品，提供生產效率，節儉材料成本。
? 高精度全自動控制系統，精度可達±0.01％
? 平穩的傳遞系統，保證PDMS傳遞平穩。
? 恒溫控制系統，提高PDMS熱固效率
五、PDMS批量注塑成型機參數規格：
型號規格 | WHP-100A（真空混膠點膠部分） |
整機規格 | 500×500×466（長×寬×高）mm |
整機重量 | 約15Kg |
輸入電源 | 220 V／50 Hz |
輸入氣壓 | 0~0.8mpa |
整機輸出功率 | 100 W |
數字式定時器范圍 | 0S～99.99 S |
型號規格 | WHP-100A（熱固部分） |
整機規格 | 1480×708×1500（長×寬×高）mm |
整機重量 | 約150Kg |
承載板最大承載量 | 50KG |
輸入電源 | 220 V／50 Hz |
整機輸出功率 | 1200 W |
PDMS熱固時間（參考） | 15min |
溫度控制范圍 | 室溫~160℃（恒溫控制） |
